自動化技術
内蔵型マイクロビジョンシステム
monocam

画像認識技術による革新的自動化システム

monocamは当社製工具研削盤^※に搭載可能な内蔵型非接触測定システムです。
ドリルのオイルホール位相やウェブ厚をはじめとする、様々な箇所を機内でチャッキングしたまま自動測定。
測定結果を基に次のワークに対して自動補正を行い、高精度連続加工を実現します。

※AGE30FXとSG10のみ

砥石軸脇に搭載されたmonocam

工具底刃の様々な箇所を自動測定&補正可能な多機能型「monocam2」と、測定箇所を限定した機能限定型「monocamSV」の2種類を用意。

monocam2：工具底刃を自動測定/自動補正

測定画面 ※1

シンニング角A

※1.一例です。その他様々な箇所を測定可能です。

マージン幅

monocamSV：限定箇所の自動測定/自動補正

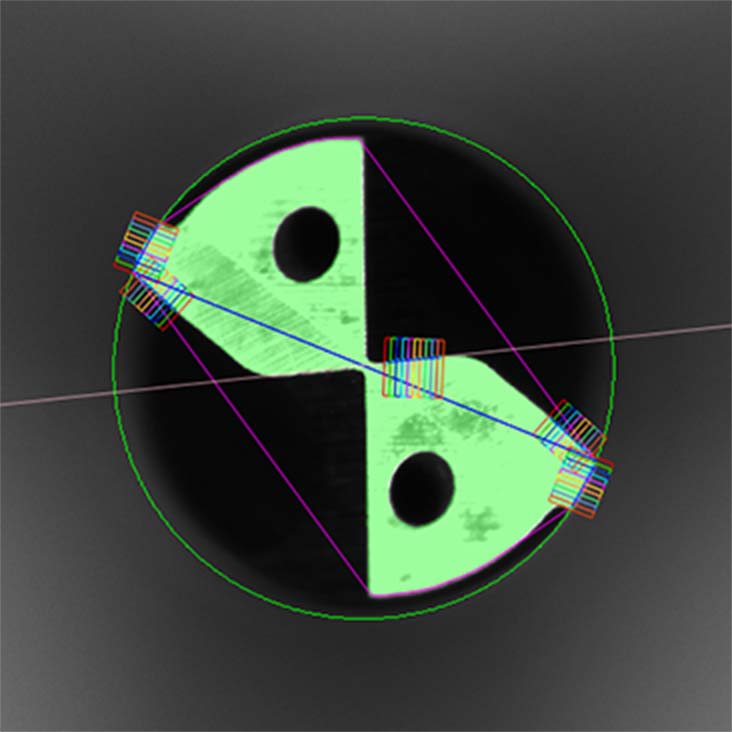

測定画面 ※2

油穴位相検出

※2.上記の他に刃先位相検出も可能です。

ウェブ厚
